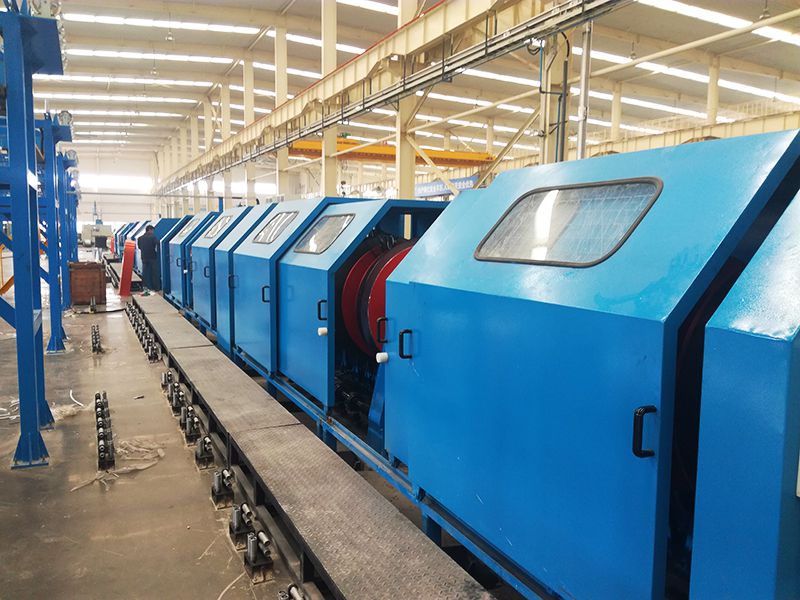

Крутильная машина концентрического типа TXJ1000/12+18+24
Линия концентрической скрутки для производства ACSR, медных и алюминиевых скрученных проводников
Крутильная машина концентрического типа: быстрое и надежное решение для крутки проводов
Концентрическая крутильная машина специально разработана для скручивания и прессования как круглых, так и секторных медных, алюминиевых и ACSR проводов, исключая обратную скрутку. Отличительной особенностью этой машины является прочная конструкция рамы, позволяющая достигать скорости движения до 100 м/мин при максимальной рабочей скорости линии в 500 об/мин. Это в три раза быстрее по сравнению с традиционными крутильными линиями.
Крутильная машина концентрического типа для тройной скрутки
Крутильная машина концентрического типа для одинарной скрутки
Особенности
- Прочная конструкция рамы обеспечивает превосходную жесткость и долговечность.
- Быстрая и удобная загрузка без необходимости использования поворотной катушки.
- Простой и стабильный контроль натяжения для точной скрутки.
- Автоматическое обнаружение обрыва провода для повышения безопасности
- Управление ПЛК для стабильной работы, надежной работы и высокой автоматизации.
Технические характеристики
| Диаметр отдельной проволоки | медь: Ø 1,7~ Ø 4,5 мм алюминий: Ø 1,8~ Ø 5,0 мм алюминиевый сплав: Ø 1,7~ Ø 4,5 мм |
| Макс. диаметр свиваемой проволоки | Ø 45 мм |
| Шаг скрутки | 40~350 мм (бесступенчатая регулировка) |
| Макс. скорость вращения | 500 об/мин |
| Макс. скорость линии | 100 м/мин |
| Макс. скорость перемотки | 150~200м/мин |
| Размер бобины рамы | 1100×500×200 мм |
| Перемотка с отдачей | Ø600×Ø1060×В1730мм |
| Двигатель вращения рамы | переменного тока |
| 12 рам | 55кВт |
| 18 рам | 75кВт |
| 24 рамы | 90кВт |
Подробности

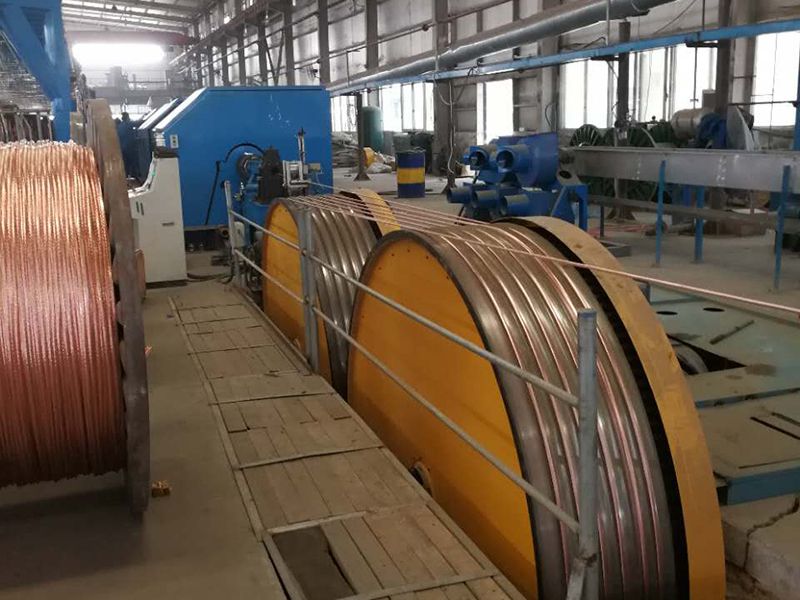

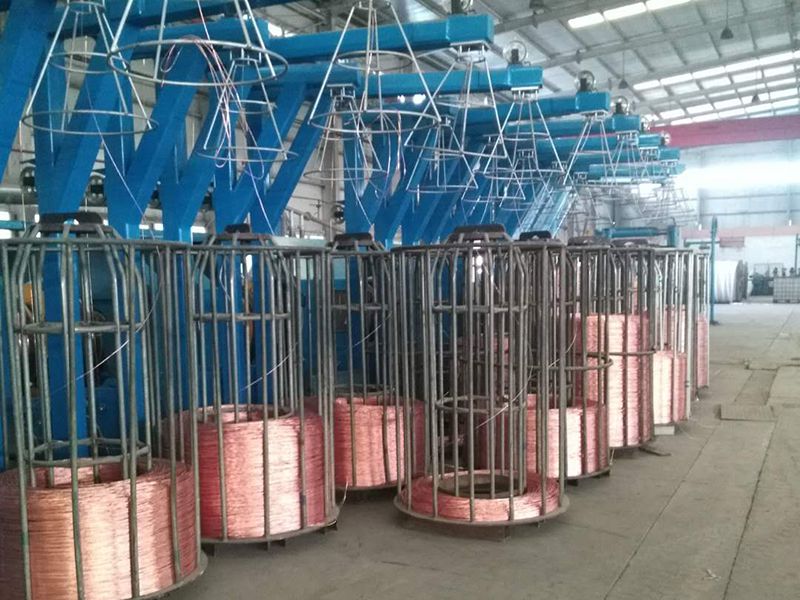

Отмотчик
- Пневмомеханический контроль натяжения для плавной выдачи.
- Измерение на основе бесконтактного переключателя и обнаружение обрыва провода

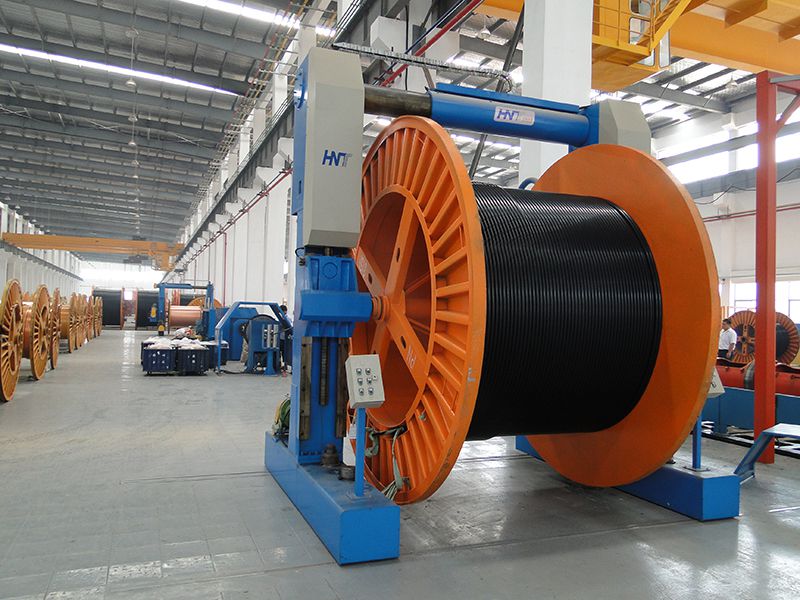

Намотчик
- Моторизованный зажим проволоки с механическими и электрическими механизмами защиты.
- Простая загрузка и выгрузка бобин с проволокой.
- Синхронизация с основной машиной для непрерывного натяжения во время работы и задержки остановки после остановки машины.
Двойной колесный шпиль
- Колеса с двойным приводом и естественным распределением проволоки для предотвращения повреждения проводника.
- Пневматическая система давления для предотвращения проскальзывания кабеля во время запуска.
- Отличная синхронизация и тяговое усилие.
- Безопасная защита от перегрузки с помощью штифтовой муфты
Счётчик метров
- Бесконтактный электронный счетчик для точных и надежных измерений.
- Механический счетчик в комплекте

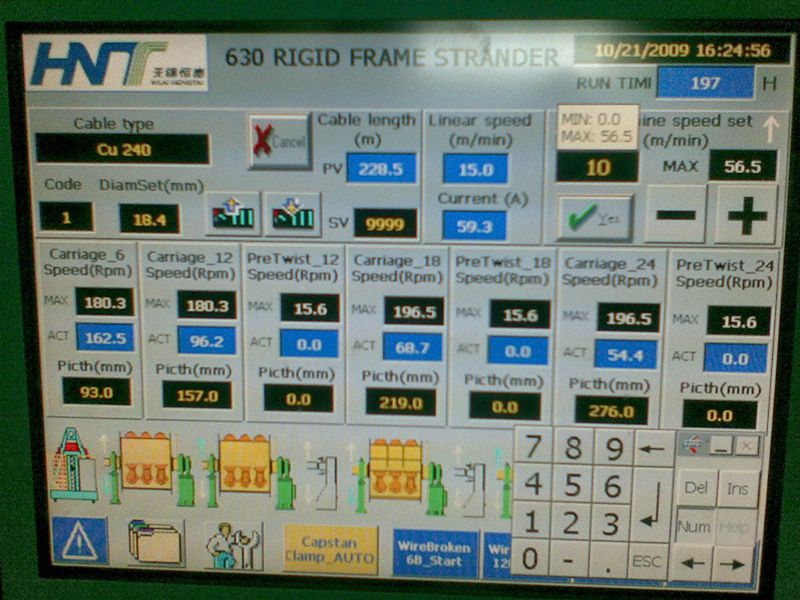

Система контроля
- ПЛК Siemens для бесперебойной работы и надежной работы.
- Все технические параметры настраиваются через интерфейс сенсорного экрана с возможностью сохранения параметров производственного процесса.
