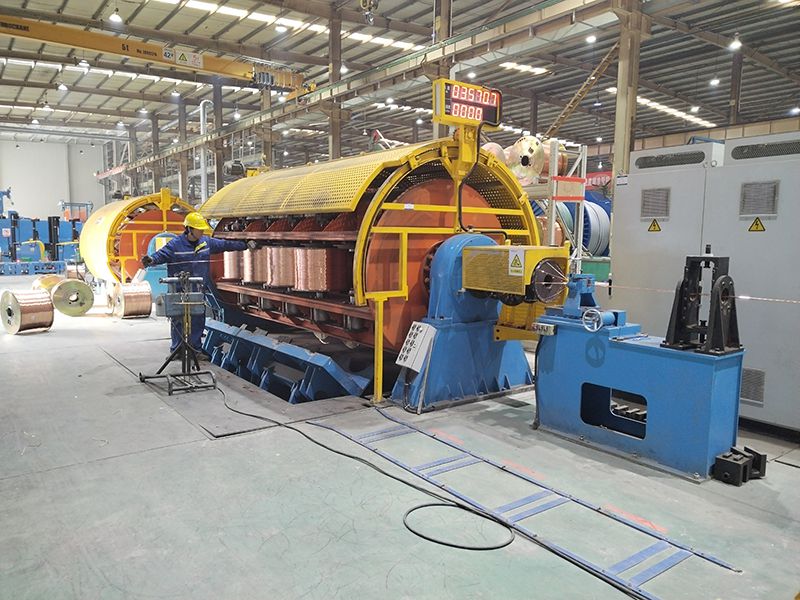

Машина жесткорамной скрутки KJ630
Машина для скручивания для изготовления медных и алюминиевых проводов большого сечения
Крутильная машина рамочного типа: эффективная скрутка проводов большого сечения
Представляем вам передовую машину жесткорамной скрутки модели KJ630, созданную для эффективного производства медных и алюминиевых проводов большого сечения. Данная усовершенствованная версия исключает необходимость обратной скрутки, предупреждая возникновение дефектов. Оборудование подходит для обработки как круглых, так и секторных проводников и может выполнять предварительное скручивание сегментированных проводников.
Особенности
- Рамы прочной конструкции для повышенной жесткости и высокой производительности.
- Двойные активные тяговые и поддерживающие устройства для увеличения силы и тягового усилия.
- Система естественного распределения проволоки для предотвращения истирания проводника во время скрутки.
- Автоматическое обнаружение обрыва проволоки и немедленная остановка машины для повышения безопасности.
- Управление ПЛК для плавной работы, надежной работы и высокой автоматизации.
Технические характеристики
| Количество барабанов | 6, 12, 18, 24, 30, 36 |
| Диаметр отдельной проволоки | медь: 1,5-4,5 мм |
| алюминий: 1,8-5,0 мм | |
| алюминиевый сплав: 1,5-4,5 мм | |
| Скорость вращения | 6-шпульная: 220 об/мин 12-шпульная: 200 об/мин |
| 18-шпульная: 180 об/мин 24-шпульная: 160 об/мин | |
| 30 шпуль: 120 об/мин | |
| 36-шпульная: 100 об/мин. | |
| Шаг скрутки | 12-шпульная: 44–590 мм6-шпульная: 37–500 мм |
| 18-шпульная: 52-694 мм | |
| 24-шпульная: 61-819 мм | |
| 30 шпуль: 72-965 мм | |
| 36-шпульная: 85-1300 мм | |
| Скорость линии | 6,9~53 м/мин |
| Размеры шпульки в рамке | PND 630 |
| Высота центра | 1100 мм |
| Капстанный блок | Ø2000 (2500、3150) двойной тянущий шпиль |
Подробности

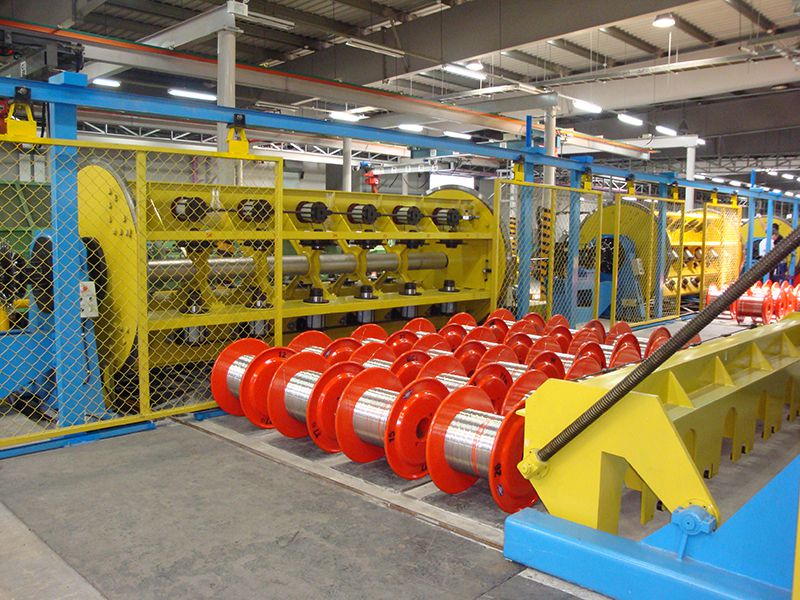

Отмотчик
- В качестве опции предлагается механический контроль натяжения или натяжение с помощью магнитных тормозов, обеспечивающих стабильный, регулируемый контроль натяжения
- Автоматическая остановка станка в случае обрыва проводов

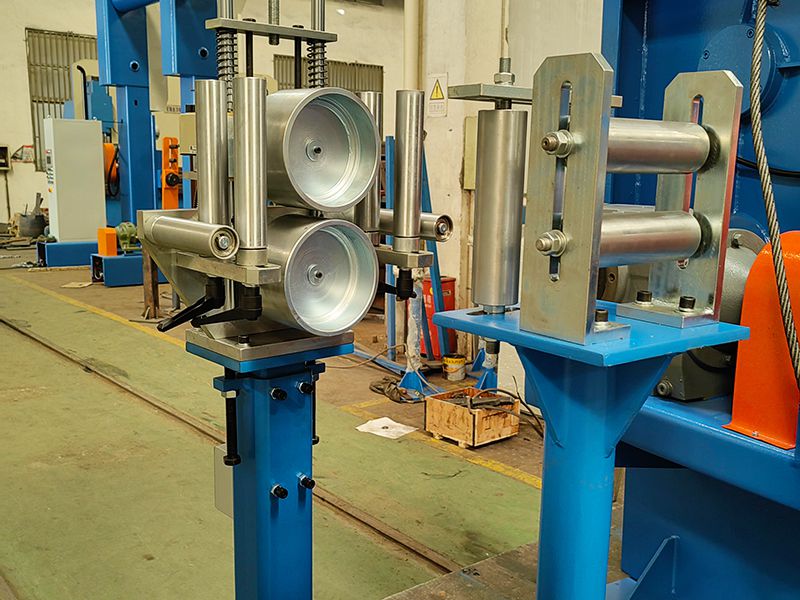

Проводная направляющая

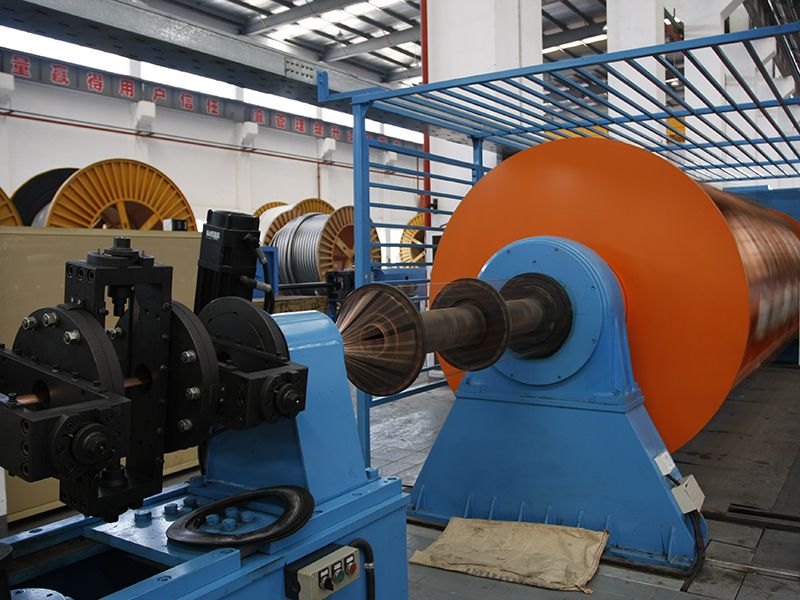

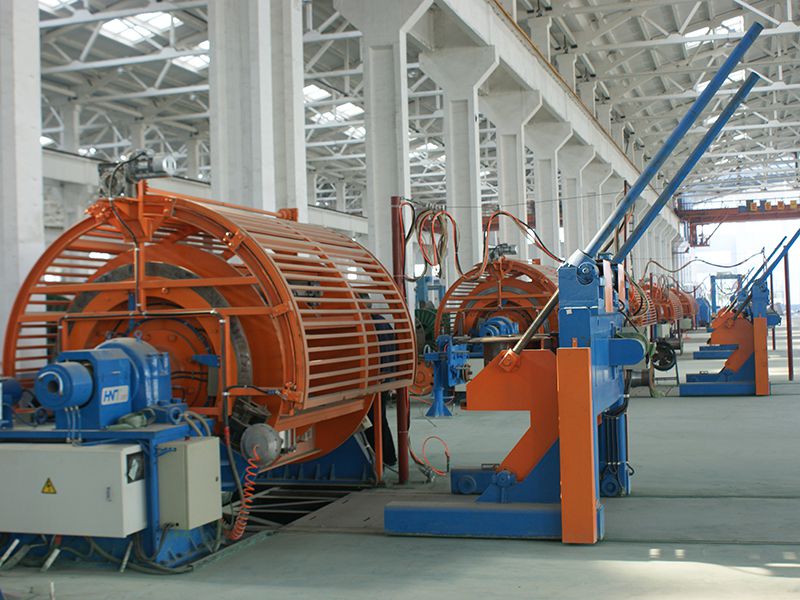

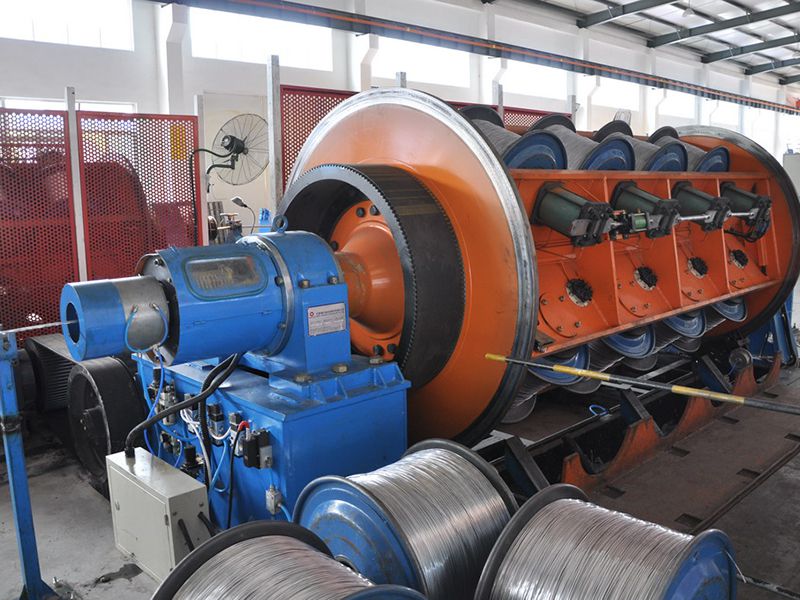

Каркас для скручивания

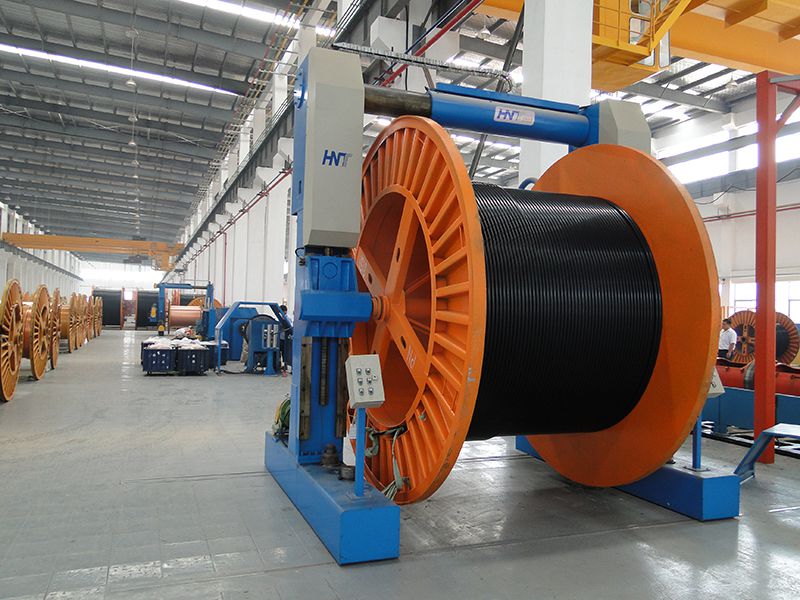

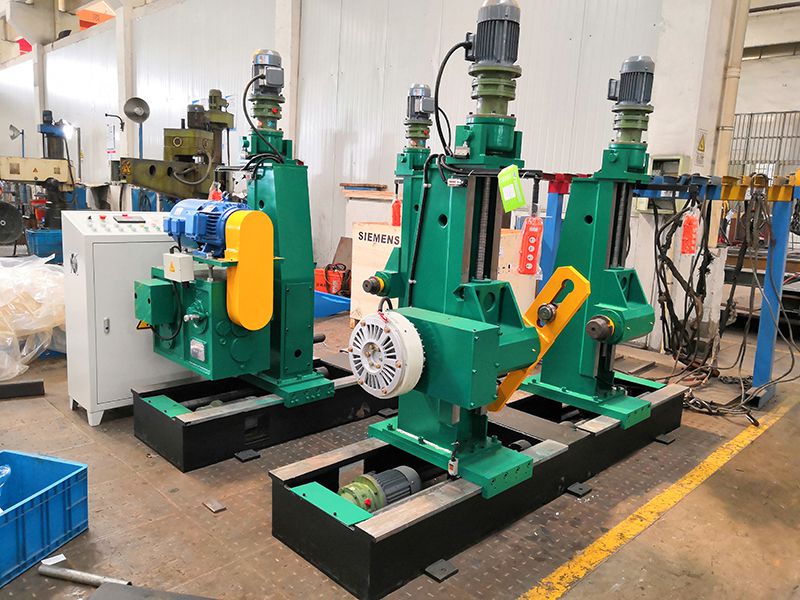

Намотчик
- Моторизованный провод с механическими и электрическими механизмами защиты.
- Простая загрузка и выгрузка бобины с проволокой.
- Синхронизация с основной машиной для непрерывного натяжения во время работы и остановки после остановки машины.
Двойной колесный шпиль
- Колеса с выступами привода и выступами троса во избежание повреждения проводника.
- Пневматическая система давления для предотвращения проскальзывания кабеля во время запуска.
- Отличная синхронизация и тяговое усилие.
- Безопасная защита от перегрузок с помощью штифтовой муфты.
Счётчик метров
- Бесконтактный электронный счетчик для точных и надежных измерений.
- Механический счетчик в комплекте

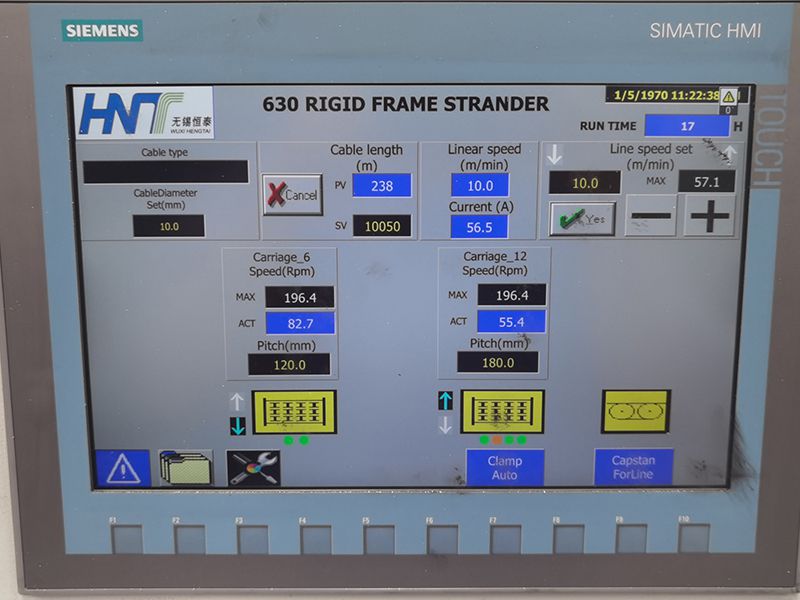

Система контроля
- ПЛК Siemens для комфортной и надежной работы.
- Все технические параметры, настраиваемые через интерфейс сенсорного экрана, обеспечивают сохранение параметров производственного процесса.
