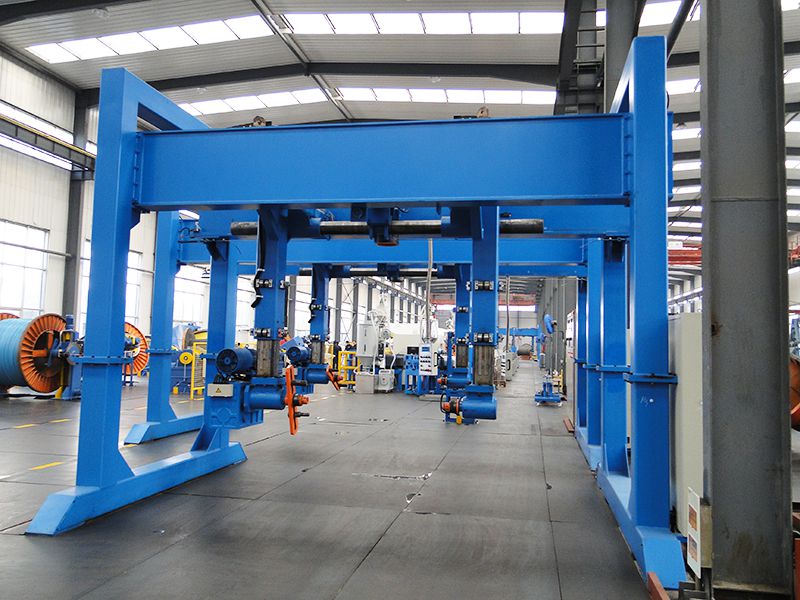

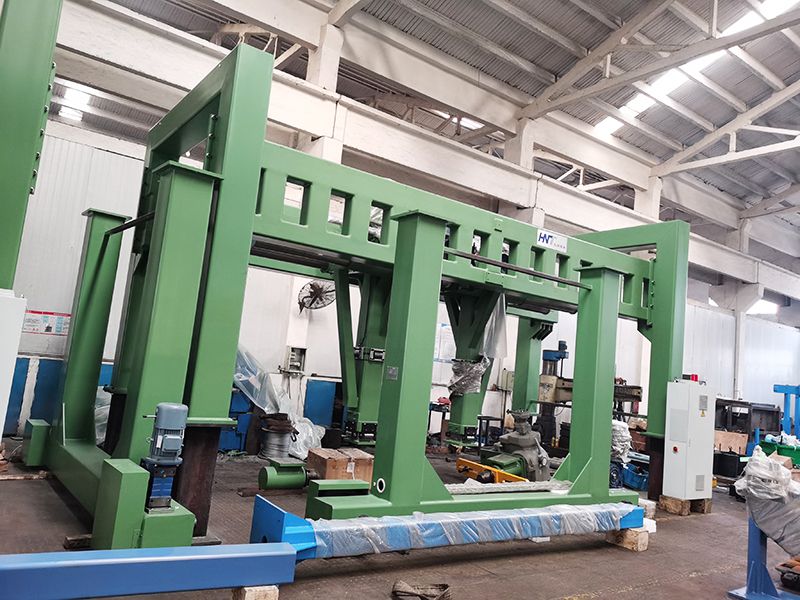

Подвесное портальное отдающее и приемное устройство с пинтлевым креплением
S&A предлагает подвесное портальное устройство для отдачи и приемки с пинтлевым механизмом крепления. Оно отлично подходит для различных операций размотки и приемки в сфере кабельного производства. Этот инструмент разработан для разнообразных задач в процессе изготовления кабеля, включая экструзию, скручивание, армирование, перемотку и многие другие этапы.
Особенности
- Выберите режимы управления, основанные на скорости или натяжении, чтобы соответствовать вашим уникальным требованиям.
- Адаптируйте натяжение в диапазоне от 100 Н до 3500 Н для оптимальной работы с разнообразными типами проволоки.
- Наши устройства подходят для обработки проволок различных диаметров, добавляя гибкость вашему производству.
- Гарантируйте плавное изменение направления и регулируемое усилие зажима для максимальной эффективности в процессе разматывания и намотки.
- Наше подвесное портальное отдающее и приемное устройство с пинтлевым креплением оснащено интуитивным электрическим шкафом управления, удобной панелью управления и сенсорным экраном, обеспечивая легкость в управлении.
Технические характеристики HT
| Модель | HT25 | HT32 | HT36 | HT42 |
| Диаметр катушки | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Макс. диаметр фланца (мм) | 2500 | 3200 | 3600 | 4200 |
| Мин. диаметр фланца (мм) | 1250 | 1600 | 2000 | 2500 |
| Минимальная общая ширина (мм) | 900 | 1180 | 1500 | 1900 |
| Максимальная общая ширина (мм) | 1900 | 2120 | 2300 | 2400 |
| Минимальный диаметр ствола (мм) | 500 | 800 | 2500 | 2800 |
| Отверстие (мм) | 80 (100-125) | 80(100-125) | 200 | 200 |
| Минимальный диаметр проволоки (мм) | 7 | 8 | 20 | 30 |
| Максимальный диаметр проволоки (мм) | 70 | 120 | 140 | 160 |
| Максимальная скорость вращения (об/мин) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| Диапазон перемещения (мм) | 8-90 | 9-120 | 20-140 | 30-160 |
| Максимальный вес катушки (кг) | 12000 | 18000 | 25000 | 30000 |
Технические характеристики TSXY
| Модель | TSXY800 | TSXY81250 | TSXY1600 | TSXY2000 |
| Диаметр катушки | 500/800 | 630/1250 | 800/1600 | 1000/2000 |
| Макс. диаметр фланца (мм) | 800 | 1250 | 1600 | 2000 |
| Мин. диаметр фланца (мм) | 500 | 630 | 800 | 1000 |
| Минимальная общая ширина (мм) | 375 | 475 | 600 | 750 |
| Максимальная общая ширина (мм) | 600 | 950 | 1180 | 1500 |
| Минимальный диаметр ствола (мм) | 355 | 450 | 500 | 560 |
| Отверстие (мм) | 80(100-125) | 80(100-125) | 80(100-125) | 80(100-125) |
| Минимальный диаметр проволоки (мм) | 1000 | 1200 | 2000 | 2500 |
| Максимальный диаметр проволоки (мм) | 3 | 5 | 8 | 10 |
| Максимальная скорость вращения (об/мин) | 40 | 50 | 60 | 80 |
| Диапазон перемещения (мм) | 50 | 50 | 50 | 50 |
| Максимальный вес катушки (кг) | 3-40 | 5-50 | 8-60 | 10-80 |
